涡轮蜗杆中心距的计算

作者:畅馨  日期:2018-07-19  来源:原创  关注:44

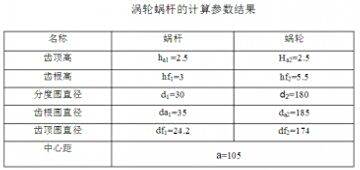

涡轮蜗杆中心距的计算
相关说明:

蜗轮相关参数计算 :

模数m决定涡轮的结构尺寸,模数越大,齿厚越大,承载能力越强。 根据强度要求:

端面模数:m=2.5    z2=72

齿全高: h2=2.2m×2.5=5.5mm

分度圆直径:d2=mz=2.5×72=180mm

根圆直径:df2=d-2.4m=180-2.4×2.5=174mm

顶圆直径:da2=d2+2m=180+2×2.5=185mm

蜗杆相关参数计算  :

齿顶高:ha1 =m=2.5mm

蜗杆头数  k=1

查表ms=2.5  q=12

齿根高:hf1=1.2m=1.2×2.5=3mm

分度圆直径:d1=mq=2.5×12=30mm

顶圆直径:da1=d1+2m=30+2×2.5=35m

根圆直径:df1=d1-2.4m=30-2.4×2.5=24.2mm

中心距:a=(d1+d2)/2=(30+180)/2=105mm
